背景技術

現在醫院住院部的病床的床頭一般是可以活動調節高度的，這樣的設計的目的有 利于病人的休息和恢復健康，由于現在醫學技術的發展，對一些病癥的了解也更加深刻，甚 至精確到床頭上調到多少度，更有利于某種病癥的病人休息或恢復健康，但是，現有的病床 除了某些高級病床配有結構比較復雜的床頭抬高角度顯示裝置外，一般病床并不具有這 樣的床頭抬高角度顯示裝置，醫院的護理人員或病人家屬只能憑個人經驗來調整床頭的高 度，因此，有必要在普通病床配置簡易床頭角度顯示卡裝置，以利于對病人的準確護理。

實用簡易床頭角度顯示卡新型內容

1. 本實用新型的目的在于，克服現有技術的上述缺陷，提供一種結構簡單，使用方 便，有利于病人準確護理的床頭抬高角度顯示器。

2.為實現所述目的，本實用新型提供的技術方案如下：構造一種床頭抬高角度顯示 器，包括基板、設置在基板上的地垂裝置：所述基板下部設有刻度標志，上部設有一凸緣； 所述地垂裝置上端與基板的凸緣掛接。

3. 所述基板呈半圓狀，所述凸緣設置在該基板上部軸心部，該凸緣后端與基板緊密 連接，其前部開設有環狀凹槽。

4. 所述地垂裝置包括掛環、垂線，垂吊，所述掛環掛接在基板凸緣的凹槽處，所述垂 線與掛環套接，所述垂吊與垂線緊密連接。

5. 所述基板外部設有上蓋，該上蓋緊密卡接在基板外側，該上蓋是透明塑膠材料的 制造。

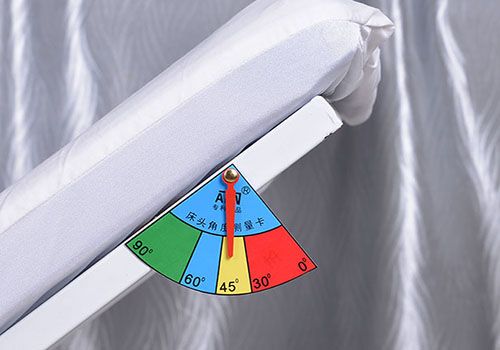

6. 使用時，可以將簡易床頭角度顯示卡 的基板背部通過雙面膠垂直 粘貼固定在病床床頭左右均可。

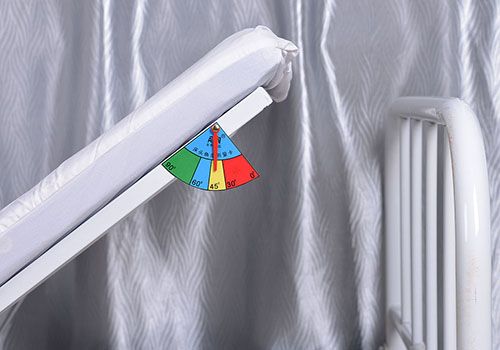

工作原理：將病床床頭搖起的同時，該床頭抬高角度顯示器也隨之升高，設置在基板上的地垂裝置的垂吊受地球重力作用，始終處于水平面垂直狀態，不會隨床頭的升高而改變，會與原指示角度相對旋轉運動，產生新的旋轉指示角度，由于該新的旋轉指示角度與床頭抬高的角度相同，因此，該地垂裝置的垂吊指示角度即床頭抬高角度。

本實用新型的有益之處在于，結構簡單，使用方便，安裝方便，制造成本低，方便消毒清潔工作，能夠推廣普及到普通病床上，從而實現對病人的準確護理。
